DSP180精巧型压力变送器
▪ 4mA～20mA DC两线制电流输出；
▪ 采用数字补偿及非线性修正技术；
▪ -10 ℃～80 ℃数字化宽温度补偿；
▪ RS485通讯接口或HART通讯协议（可选）；
▪ 支持组网应用；
▪ 全不锈钢结构、体积小，重量轻；
▪ 特殊要求可定做，适应各种场合用；
▪ 4mA～20mA DC两线制电流输出；
▪ 采用数字补偿及非线性修正技术；
▪ -10 ℃～80 ℃数字化宽温度补偿；
▪ RS485通讯接口或HART通讯协议（可选）；
▪ 支持组网应用；
▪ 全不锈钢结构、体积小，重量轻；
▪ 特殊要求可定做，适应各种场合用；
DSP180系列智能压力变送器是一款高精度、稳定性的化测量产品。该采用数字技术在传感器制造领域的最新应用成果，结合国际先进压阻式力变送设计技术，精密数字化温度补偿和非线性修正技术，一体化的结构设计标准信号输出，体积小、精度高、重量轻、量程覆盖范围宽，适用于各行业需要对流体压力进精密测量的场所。该产品以两线制方式工作,可以直接替代模拟两线制4mA～20mA DC输出变送器。
DSP180系列智能压力变送器也可与RST375 手持终端或RSM100Modem 相互通信与组态软件远程操作，通过它们进行参数设定、过程监控等。

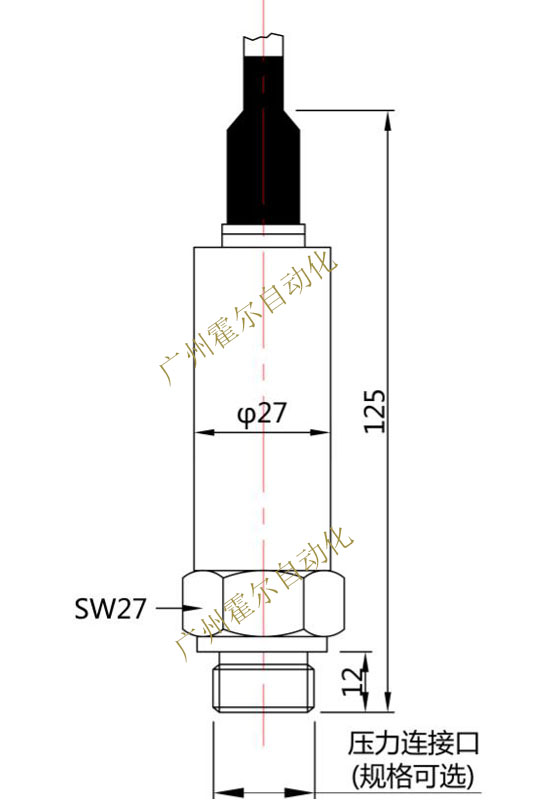

DSP180N电缆型压力变送器

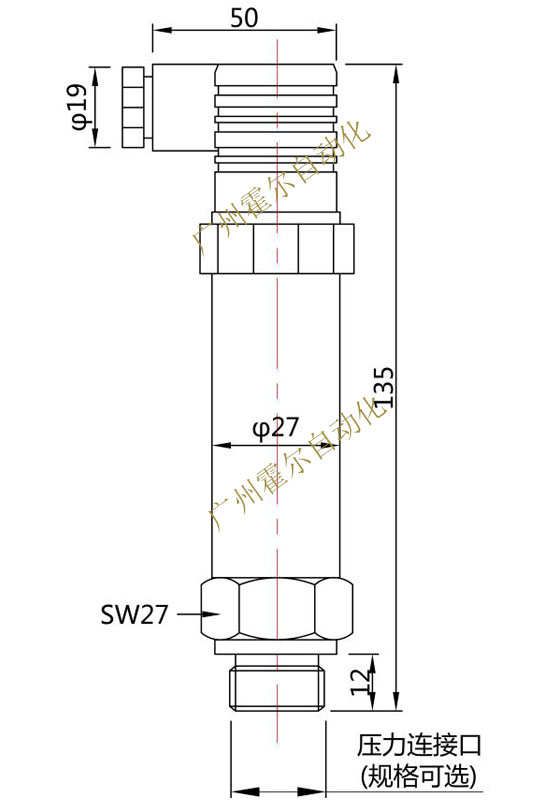

DSP180H赫斯曼接头型压力变送器

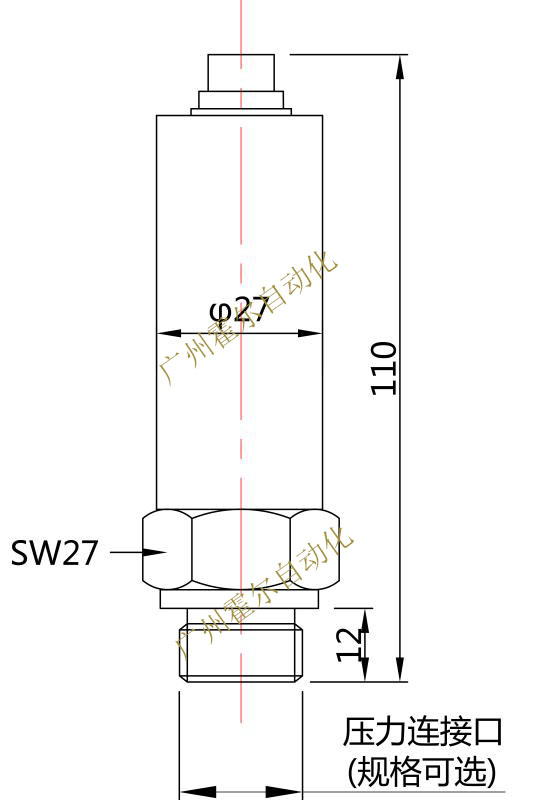

DSP180K航空接插件型压力变送器
产品规格
功能规格
▪ 被测流体：液体、气体、蒸汽
▪ 测量范围：
|
量程编码 |
测量范围 |
|
量程编码 |
测量范围 |
|
0B |
0-20kPa |
10 |
0-1000kPa |
|
|
0A |
0-35kPa |
12 |
0-2.0MPa |
|
|
02 |
0-70kPa |
13 |
0-3.5MPa |
|
|
03 |
0-100kPa |
14 |
0-7.0MPa |
|
|
07 |
0-200kPa |
15 |
0-10MPa |
|
|
08 |
0-350kPa |
|
17 |
0-20MPa |
|
09 |
0-700kPa |
|
18 |
0-35MPa |
▪ 允许过压：1.5 倍满量程
▪ 输出信号：DC4~20mA+HAR T 协议、RS485
通讯
▪ 容许负载电阻：0~600Ω（DC 24V 时）
注：与手持通信器进行通讯时，需要一 个标准（250Ω）的负载电阻。
▪ 电源：
|
一般用途 |
DC10.5~45V |
|
本安防爆时 |
DC10.5~26V |
▪ 通信线路条件: 线路长度：最长2km （0.75~1.25mm 2 控制仪表用电缆，
超过1km 时使用双绞电缆）
▪ 负载电阻：250~600Ω （DC 24V , 包含电缆电阻)
▪ 负载电容：0.55mF 以下
▪ 负载电感：3.3mH 以下
▪ 动力线的间隔：15cm 以上（请避免平行配线）
▪ 饱和电流：上限 20.8mA 下限 3.8mA
▪ 报警电流：上限 22.8mA 下限 3.6mA （模式可设置）
▪ 调整功能：零点、满量程点可从通过用组态软进行远程调整
▪ 零点迁移：可在最大量程的-20％到+20％的范围内迁移
▪ 输出方式：线性输出(可通过组态软件进行远程调整)
▪ 环境温度：-40~+65℃
▪ 贮存温度：-40~+90℃
▪ 耐候性：DIN40040GPC
▪ EMC 适用标准：EN1326-1：2006
性能规格
▪ 准确度：0.1％FS, 0.25%FS, 0.5%FS
▪ 环境温度影响：
|
准 确 度 |
参考精度 |
|
0.1%FS |
▪ 零点误差为最大量程的±0.2/28℃ ▪ 包括量程和零点的总误差，为最大量 程的±0.3/28℃ |
|
0.25%FS |
▪ 零点误差为最大量程的±0.3/28℃ ▪ 包括量程和零点的总误差，为最大量 程的±0.35/28℃ |
|
0.5%FS |
▪ 零点误差为最大量程的±0.75/28℃ ▪ 包括量程和零点的总误差，为最大量 程的±0.75/28℃ |
▪ 稳定性：
|
准 确 度 |
参考精度 |
|
0.1%FS |
36个月误差为最大量程的±0.25% |
|
0.25%FS |
36个月误差为最大量程的±0.35% |
|
0.5%FS |
36个月误差为最大量程的±0.75% |
▪ 电 源 影 响：±0.005％ /1V
▪ 安装位置影响：
与膜片面平行方向的安装位置变化不 会造成零漂影响，若安装位置与膜片 面超过90°的变 化，在0.4KPa 范围内的零漂可通过调零校正
▪ 响应时间：90ms
▪ 阻尼：时间常数可在0~99.9 秒内调整
▪ 滤波常数：可在0~160uA 内调整
▪ 自稳系数：可在0~2% 内调整
